Kondensaattorilaukaisulaite

[aapo]

Eräs kerholainen on suunnitellut ja rakentanut seuraavanlaisen kondensaattorilaukaisulaitteen.
Virtapiiri on kuulemma 'normaali dynamiittilaukaisimen virtapiiri' ja se lähettää raketit
varsin rivakasti matkaan.

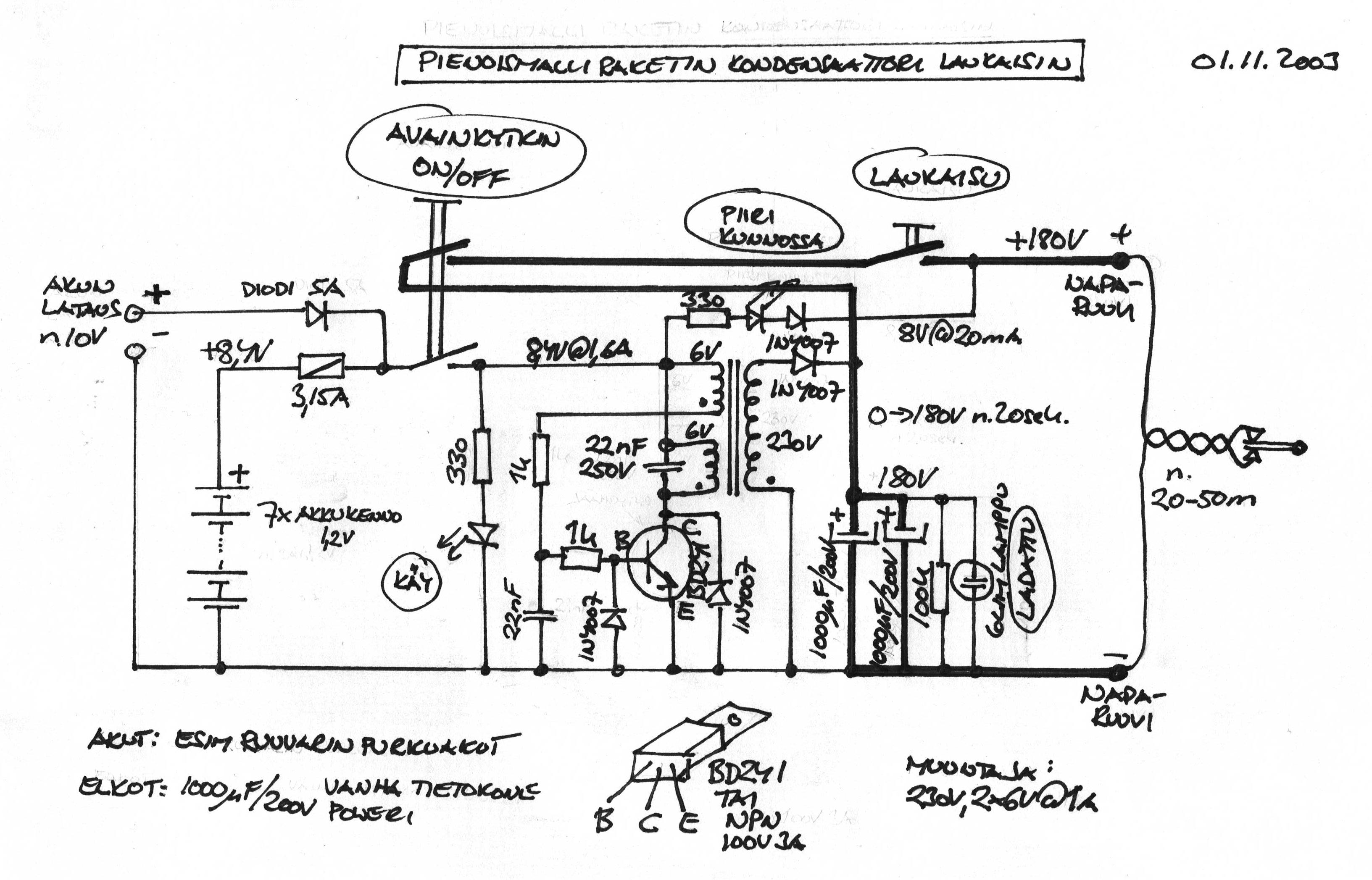

Virtapiirikaavio on osoitteessa:
http://aapo.iki.fi/Laukaisin.JPG

Miksi konkkalaukaisin:
- välitön sytytys, viive mikrosekuntiluokkaa
- johtojen pituus voi olla suuri >20m, ei tule heti raketti silmään...
- johdot voivat olla ohuet, esim. tavallista paukkulankaa
- kondensaattori purkautuu laukaisuyrityksessä kunnes uudelleen latautunut,
joten turvallinen
- sytyttimien ketjutus mahdollista eli usean moottorin sytytys
mikrosekuntiaikataulussa mahdollista

Rakentamisvihjeitä:
- invertterin rakentaminen on yleensä helppoa ja toimii yleensä osilla kuin
osilla, mutta jos ei, niin vaihda muuntajan toisen 6V käämin johdot
keskenään.
- mittaa ettei loppujännite täysillä akuilla ylitä elkojen jännitekestoa.
- akkuporakoneen vanhat kennot kelpaavat mainiosti
- elkot voi purkaa vanhasta tietokonepowerista
- purkuvastus 100k purkaa konkat, jos laukaisua ei tehty etteivät elkot jää
latinkiin.
- Glimlamppu syttyy, kun elkojen jännite ylittää 100V. Lampulla tulee olla
sisäinen etuvastus (valmis 230V lamppupaketti).
- laukaisu voisi olla kaksoiskytkimillä tehty
- osat : partco , bebec

[tt]

Käytännössä sama kapistus löytyy valokuvaussalamasta
Olen itse leikkinyt jonkin verran salaman kanssa (kunnes siitä hajosi invertteri...) ja totesin seuraavaa:

* Viimeisen laukaisukytkimen on syytä olla aika järeä. Mulla oli sen tilalla rele, jonka kontaktit kestivät speksien mukaan 250V/10A. Tulos: releen kärjet sulivat kiinni toisiinsa parin laukaisun jälkeen.
* Useinmiten sytytin palaa poikki ennen kuin elkot ovat täysin tyhjiä ja niihin saattaa jäädä melkoisesti potkua. ->kannattaa laittaa jännitemittari glim-lampun seuraksi.
* Sytyttimeksi riittänee pelkästään pätkä vastuslankaa, koska tällä viritelmällä se sanamukaisesti räjähtää savuksi komeiden kipinöiden kera.

Lisäksi jatkokurssilla joku kertoi kokeilleensa vastaavaa viritystä, jolloin normaali sytytin leimahtamisen sijaan poksahti sirpaleiksi niin, että jäljelle jäi paljon palamatonta ainetta.

Oma laite hajosi ennenkuin pääsin kokeilemaan sitä rakettien kanssa, joten enempää kokemuksia ei ole. Ainakaan vielä...

[sampo]

Lisäksi jatkokurssilla joku kertoi kokeilleensa vastaavaa viritystä, jolloin normaali sytytin leimahtamisen sijaan poksahti sirpaleiksi niin, että jäljelle jäi paljon palamatonta ainetta.

Tuo minuakin vähän mietityttää. Kannattaa muistaa näissä asioissa yleisesti, että julmempi ei välttämättä ole parempi. Mikrosekuntisytytyksestä ei ole paljoa iloa, jos se tekee sytytyksestä samalla epävarmemman.

Onko tuollaisesta sytytyksestä minkä verran kokemuksia? Niitä olisi kiva kuulla. Tuollaisella sytytyksellä on kuitenkin tiettyjä etuja jos sytytysvarmuus ei tuota ongelmia.
